PVC-U工业管的外压强度计算方法

返回列表 作者:南艺管业 发布时间:2021-12-20

公司时常接到部分用户咨询PVC-U工业管的外压强度计算方法,现具体介绍如下:

(1) Janssen 计算公式:

①    垂直土压:PE= Bℓ [ 1-1 /exp(2k‧tan θ‧h /B) ] / 2k‧tan θ

②    垂直轮压: PM =(1+i )W / ( L+2h )(b+2h )

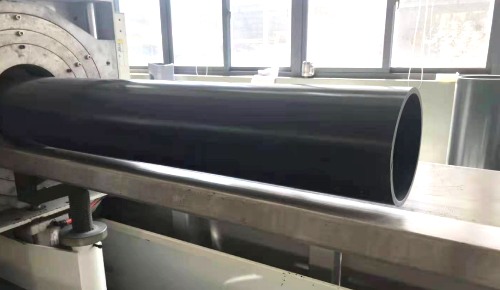

PVC-U管压力计算

公式中:

B:新挖掘之管沟宽度(计算采用50cm)

ℓ:覆盖土壤之密度(采用0.0018kgf /cm3)

h:覆土高度 ( cm )

θ:土壤之摩擦角(计算采用40°)( deg )

i:车轮荷重之冲击率(一般采用0.3)

w:轮胎荷重(后轮一轮)( kgf )

L:轮胎之接地长度 ( cm )

b:轮胎之接地宽度 ( cm )

K=(1-sinθ) / (1+sinθ)

exp(n)=en     e=2.71828自然对数之底。


③ 20吨卡车之车轮尺度与荷重:20 吨卡车

W8,000 kg

L52cm

b20cm

④ Janssen式计算之土压、轮压与埋设深度的关系(20吨卡车为实例):注:冲击论压 = 轮压 x 1.5

⑤ UPVC管之埋设深度,一般在公路上,配合土压、轮压的条件,应埋设1.2M的深度,人行道为0.9M,住宅巷道为0.6M。

设深度:60-9020-150-1180-1210(cm)+

压:0.0530.0990.13810.17140.200-0.224-0.245(kgf/cm2)

卡车轮压:1.16040.431에0.225에0.13740.092-~0.066-0.05(kgf/cm2)

车冲击轮压:174040.64740.33840.20640.1380.09900077(kgf/cm2)

土压神击轮压:1.79340.746-40.4760.37740.388-0.3230.322(kgt/cm2)


大家如要详细了解有关UPVC管的耐外压强度问题,请查阅南艺管业有限公司印制的『聚氯乙烯塑胶硬质管产品介绍及施工规范』P66-P67页所述内容。
